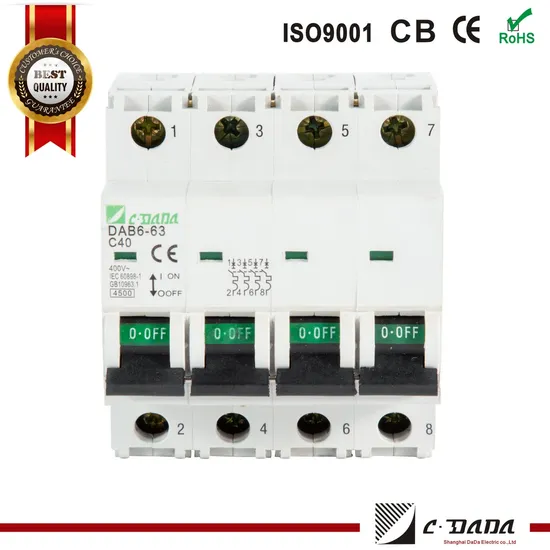

![Disjuntor miniatura MCB Tipo B, Tipo C e Tipo D 50/60 Hz.](/uploads/s/d7a2548a678e462cb52b37a9c87ec6fb.webp)
Disjuntor miniatura MCB Tipo B, Tipo C e Tipo D 50/60 Hz.
Descrição do produto Parâmetro técnico Número de pólos: unipolar, 1P+N, bipolar, tripolo, 3P+N, quadrupolo Tensão nomina
Informação básica.
Modelo NÃO. | XYDB7-63 |
Número de pólos | 13h-16h |
Tipo | Disjuntor |
Função | Disjuntor convencional, proteção contra falha do disjuntor, proteção contra sobrecorrente, OVP (proteção contra sobretensão) |
Certificação | ISO9001-2000, CE, CB, CCC |
Capacidade nominal de interrupção de curto-circuito | 10 ka |
Número de postes | Unipolar, 1p+N, Bipolar, Tripolar, 3p+N, Quadrupol |
Tensão nominal | 230/400V |
Pacote de Transporte | Via marítima |
Especificação | 1A-63A |
Origem | ChinaZhejiang |
Código HS | 8536200000 |
Capacidade de produção | 1.000.000 unidades/mês |
Descrição do produto
Descrição do produtoParâmetro técnico
Número de pólos: unipolar, 1P+N, bipolar, tripolo, 3P+N, quadrupolo
Tensão nominal: 230/400 V
Frequência nominal: 50/60 Hz
Capacidade nominal de interrupção de curto-circuito: 10kA
Vida elétrica: quando Un, In e COS=0,90, 63A e abaixo: 8000 ciclos; 80A-100A: 1500 ciclos (cada ciclo inclui uma operação ligada e uma operação desligada)
Vida mecânica: 63 A e abaixo: 20.000 ciclos; 80A a 100A:10.000 ciclos
Tensão: tensão de frequência de energia 2.000 V (1min), tensão de pulso 6.000 V (1,2/50μS)
Resistência ao impacto: suportar 10ms, impacto de 20g pelo menos 18 vezes; Suportar choques de 5ms e 40g pelo menos 18 vezes; Desempenho antivibração: suporta 10 ~ 55 Hz 3g, vibração por pelo menos 30 minutos. Temperatura de armazenamento: -55ºC~+55ºC de acordo com IEC88 Parte II, Seção 1 (com duração de 96 horas)
Temperatura de trabalho: -5ºC~+40ºC
Classe de proteção: IP40 (após instalação)
Capacidade de fiação: 63A e abaixo: fio flexível 25mm³ e abaixo, fio rígido 35mm³ e abaixo; 80A ~ 100A: fio macio 35mm³ e abaixo, fio duro 50mm³ e abaixo.
Aplicação DC: 1 A~63A: capacidade nominal de interrupção de curto-circuito: 6kA; Tensão máxima: unipolar 60V Série bipolar 110V; 80A~125A: capacidade nominal de interrupção de curto-circuito: 10kA; Tensão máxima: 125V em série bipolar; Série quadrupolo 250V; A corrente de disparo instantânea é aproximadamente 40% maior do que quando usada para CA 50/60Hz.
